一、 概述
    SC-5202直流無刷電機出廠測試系統測試項目包括：電氣強度、絕緣電阻、電機調速啟動測試；額定功率（電壓、電流、功率）、欠壓保護、過壓保護，轉速測試、轉向判斷、振動測試、FG反饋信號測試，系統采用高度集成模塊，功能強大、穩定、可靠；操作簡單，安裝方便快速，并可設計成雙工位測試，大大提高測試效率。
二、 測試方式
自動測試：按下操作面板上的“左工位”按鈕或“右工位”按鈕或點擊軟件上的“自動測試”都可以進行自動測試，系統會依次進行各項目測試，直到項目測量完畢，然后停止。
手動測試：點擊軟件上的單個項目測試按鈕，系統會進行單個項目的測試，測試完畢后停止。
三、 測試項目
（1）電氣強度（耐壓）測電機的輸入端L、N（含電機驅動器）與GND（外殼）之間耐壓；
（2）絕緣電阻測電機的輸入端L、N（含電機驅動器）與GND（外殼）之間的絕緣電阻；
（3）電機全速測試：先給被測電機驅動器接通工作電壓（AC220V）；模擬控制電壓輸出0V經過0~5s經過幾次調模擬電壓，設定時間調節啟動控制信號電壓（如DC10V）；采集電機工作的電壓、電流、功率、轉速、同時進行振動測試。FG反饋信號
（4）電機轉向測試：先給被測電機驅動器接通工作電壓（AC220V），轉向氣缸動作；模擬控制電壓輸出0V經過0~5s后由上位機設定啟動控制線號電壓（如DC1V），電機開始啟動轉動（測試轉向）斷開電源供電（AC220V）。
（5）過壓測試：先給被測電機驅動器接通過壓測試電壓（AC250V）；等待0~5s（控制電壓0V）后由上位機設定啟動控制線號電壓（如DC3V），采集電壓電流功率，判斷控制信號是否保護動作，停止時先停止控制信號，在斷開電源。
（6）欠壓測試：先給被測電機驅動器接通欠壓測試電壓（AC180V）；等待0~5s（控制電壓0V）后由上位機設定啟動控制線號電壓（如DC3V），采集電壓電流功率，判斷控制信號是否保護動作，停止時先停止控制信號，在斷開電源。
（7）電機全速下進行FG反饋信號檢測；測試完成先停止控制信號，再斷開電源。

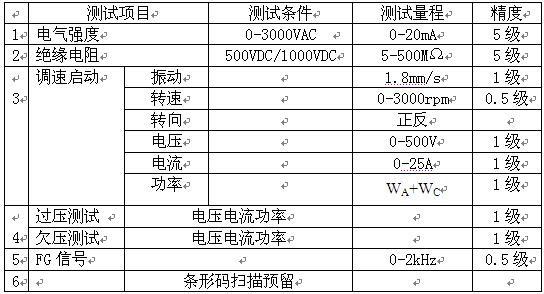

四、 系統指標


注：更多要求可進行定制！
