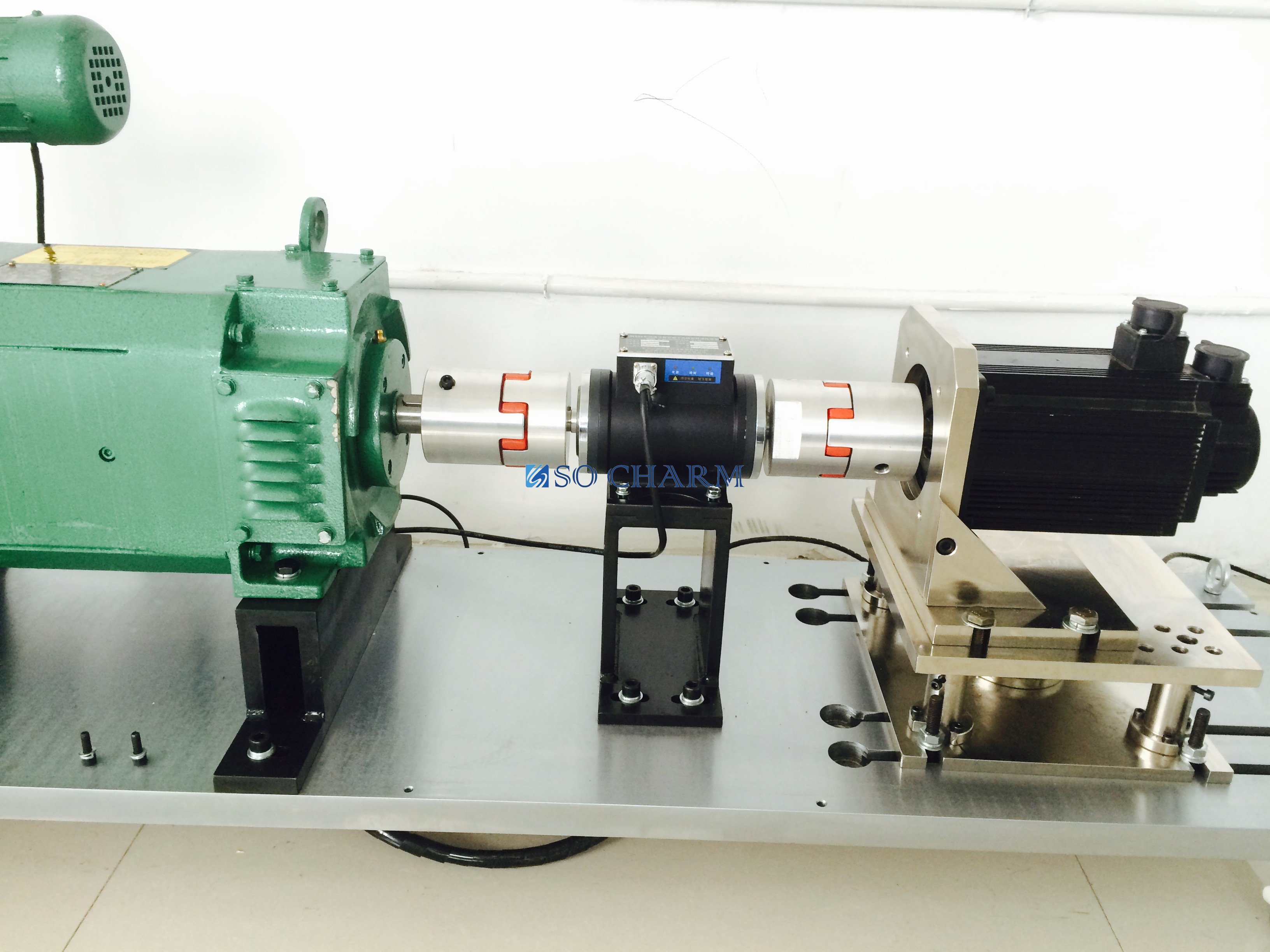

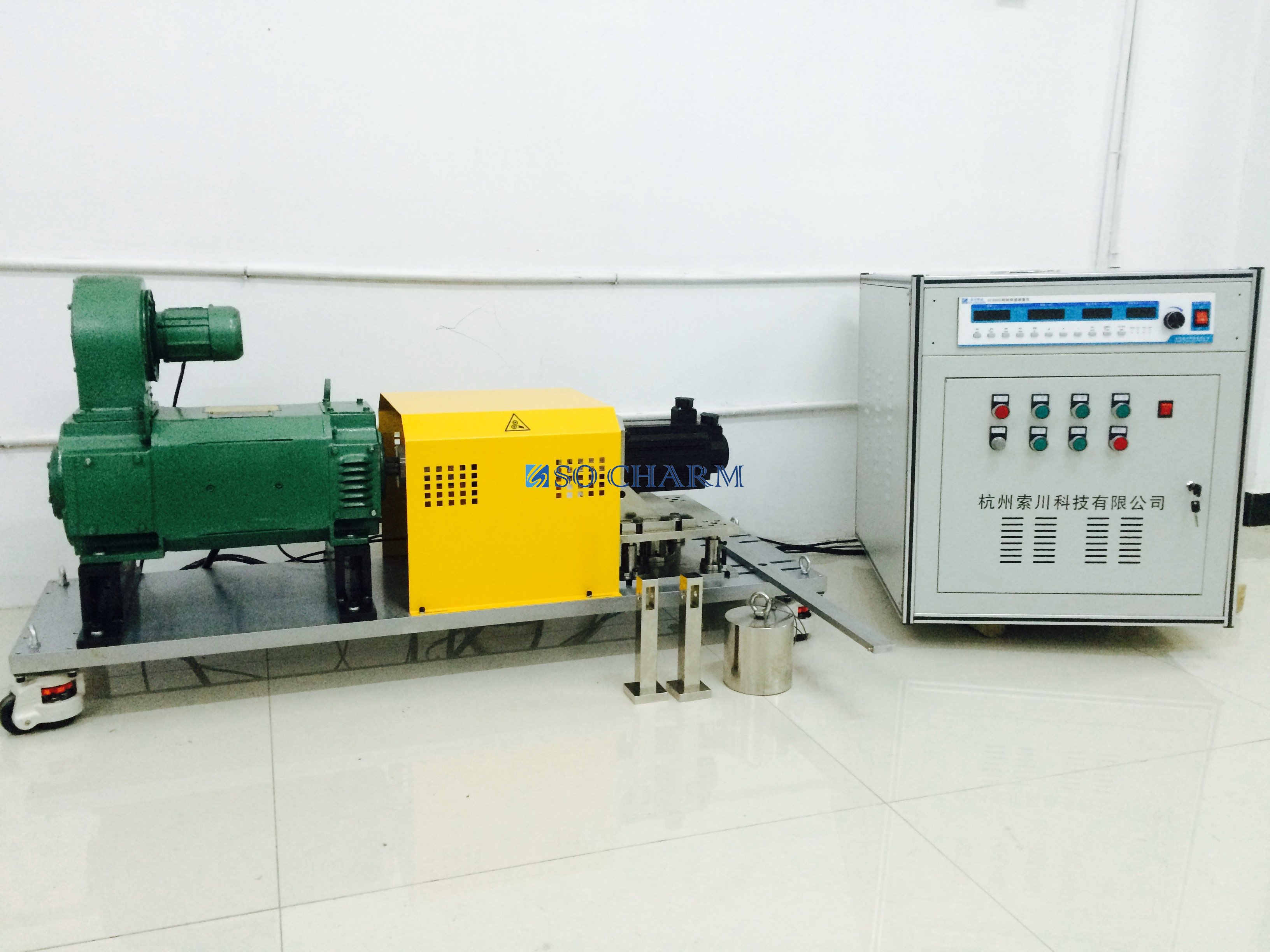

直流電力測功機測試系統采用直流調速回饋加載，加載能量通過直流負載電機發電機運行回饋電網；轉矩、轉速通過扭矩傳感器直接測量；電量綜合測量儀表測電流、電壓、頻率、功率因數等；計算機自動檢測、顯示并完成數據處理、報表及各種曲線。利用電機測量各種動力機械軸上輸出的轉矩，并結合轉速以確定功率的設備。因?yàn)楸粶y量的動力機械可能有不同轉速，所以用作電力測功機的電機必須是可以平滑調速的電機。
一、概述
1）  電力測功機即電回饋加載其加載能量回饋利用，特別是在大功率加載試驗和壽命老化試驗時，其節能效果非?？捎^，從而使得試驗臺運行成本大大降低，而且因此實驗室的配電容量也可以大大減少，從而其試驗臺投資成本也大大節約。
2）  電力測功機加載特性非常好，無論是高轉速還是低轉速都能進行穩定加載，而且其加載穩定是以往任何加載設備所不能比擬的。（額定轉速以下恒扭矩加載，額定轉速以上恒功率加載）
3）  采用獨特的全數字控制裝置，電力測功機具有電力-測功兩種運行狀態，可以運行在四象限狀態，既可以作發電機運轉，又可以作電動機運轉；既可以正向加載，也可以反向加載。
4）  測功運行時將發電機機械能量轉換為電能消耗（回饋電網），節約能源，其節能效果非常明顯。
5）  動態響應快，控制特性好。
6）  結構簡單，穩定性、可靠性好，使用方便，維護簡單。
7）  恒扭矩和恒轉速控制穩定度是其他加載器無法比擬的，它可以在全程轉速和扭矩范圍內保持極高的穩定性（0.1%-0.3%）。
8）  可以很方便的實現零扭矩和零轉速啟動，以完成真正的對電網和機械的無沖擊軟啟動。
9）  可以非常理想的完成異步電機的性能試驗，包括M-S曲線的測試、最大轉矩、最小轉矩、堵轉轉矩的測試。
10）根據被試電機的特點，合理選擇電力測功機的類型，直流電力測功機適合于電機轉速較高的場合。
二、分類
       電力測功機有直流電力測功機和直流電力測功機之分。
1、  直流電力測功機，由直流電機、測力計和測速發電機組合而成。直流電機的定子由獨立的軸承座支撐，它可以在某一角度范圍內自由擺動。機殼上帶有測力臂，它與測功機配合，可以檢測定子所受到的轉矩。根據直流電機原理，電機的電磁轉矩同時施加于定子和轉子。定子所受到的轉矩與轉子所受到的轉矩大小相等，方向相反，所以轉軸上的轉矩可以由定子上測量。運行中軸承、電刷和風致摩擦等引起的機械轉矩，會使定子和轉子所受的轉矩不完全相等，這給測量所帶來的誤差需要加以考慮。由于直流電機整流子需要專業維護，無法高速運轉，而且逆變器回饋質量不好，功率因數較低，容易引起故障，特別是在較大功率時，因此現在我們一般不建議采用。
2、  直流電力測功機即直流調速回饋加載。
三、主要功能
該系統可以完成2800kW以下三相異步電機的主要型式試驗項目，包括：
1、  繞組在實際冷卻狀態下直流電阻的測定
2、  空載特性試驗：空載電流和控制損耗的測定，鐵耗、機械耗等的測定，空載特性曲線繪制
3、  堵轉特性試驗：堵轉電流、堵轉轉矩和功率的測定，堵轉特性曲線繪制
4、  負載試驗：額定電壓頻率下，定子繞組損耗、轉子繞組損耗和負載雜散損耗（直接、間接法），總損耗及輸出功率的測定，負載特性曲線繪制。
5、  效率的確定：效率試驗方法，A、B、C、E、F五種
6、  發熱試驗（電阻溫升、溫度試驗）
7、  最大轉矩測定：可檢測M-S曲線
8、  最小轉矩測定：可檢測M-S曲線
9、  離心開關斷開速度測定
10、其它試驗：超速試驗、電容端電壓的測定、過轉矩、過電流試驗
四、系統主要特點：
       1、檢測系統滿足GB1032-2012《三相異步電動機試驗方法》
       2、采用Z2或Z4系列直流電機為負載，加載控制為直流回饋裝置，直流電機運行在四象限狀態，不需要水冷卻系統，大大節約能源
       3、可以非常方便進行M-S曲線試驗，曲線平滑，并實現最大、最小轉矩的測量
       4、可以很方便的實現零轉矩零轉速啟動，全過程試驗中轉矩、轉速控制穩定性好
       5、堵轉試驗可采用專用堵轉家具、拉壓傳感器等組成并自動實現采集
       6、系統軟件嚴格按照國家標準編制，內置各種系列電機標準數據，自動生成各種分報表和匯總報表
       7、本系統尤其適用于電機檢測機構及大中型電機試驗站的中小型電機測試，是中小型電機行業能效測試和認證的首選設備
       8、本系統同時適合三相異步電機，三相同步電機，曳引機電機的測試
五、技術指標
       1、轉矩測量精度：±0.5%或0.2%
       2、轉速測量精度：±0.2%
       3、電壓、電流、功率精度：0.5級（或0.2級）
       4、直流電阻精度：±0.2%
       5、溫度測量精度：0.5%
六、直流電力測功機主要配置
       1、三相電參數測量儀
       2、測功機控制器
       3、轉速轉矩傳感器
       4、試驗平板
       5、加載裝置
       6、回饋控制裝置
       7、堵轉測量裝置
       8、試驗控制臺及控制系統
       9、直流電阻、溫度采集裝置
       10、試驗電源
       11、工控機
       12、其他電氣裝置
七、直流電力測功機主要配置
       1、直流電力測功機主機
       2、電氣控制柜（內含：直流電機控制裝置、邏輯控制電路、接口電路、負載電阻箱）
       3、操作臺（內含：測功機控制器、電參數測量儀、電阻測試儀、溫度測試儀、工控機、打印機等）
       4、鑄鐵平板、夾具
       5、轉矩轉速傳感器
       6、專用測試上位機軟件
       7、強電柜
       8、電源裝置
       9、根據客戶需求定制添加其他設備
