一、概述
直流無刷電機:又稱“無換向器電機交一直一交系統”或“直交系統”。是將交流電源整流后變成直流，再由逆變器轉換成頻率可調的交流電,但是,注意此處逆變器是工作在直流斬波方式。無刷直流電動機Brushless Direct Current Motor ,BLDC,采用方波自控式永磁同步電機,以霍爾傳感器取代碳刷換向器,以釹鐵硼作為轉子的永磁材料;產品性能超越傳統直流電機的所有優點,同時又解決了直流電機碳刷滑環的缺點,數字式控制,是當今最理想的調速電機。
無刷直流電動機具有上述的三高特性,非常適合使用在24小時連續運轉的產業機械及空調冷凍主機、風機水泵、空氣壓縮機負載;低速高轉矩及高頻繁正反轉不發熱的特性，更適合應用于機床工作母機及牽引電機的驅動;其穩速運轉精度比直流有刷電機更高,比矢量控制或直接轉矩控制速度閉環的變頻驅動還要高,性能價格比更好,是現代化調速驅動的最佳
選擇。
       對于直流無刷電機的性能分析，我們公司開發了一套專門針對于這款電機的測試系統。
二、測功機系統功能介紹：
1．主要性能:
（1）測試數據均數字顯示并可送到微機，采樣、畫曲線和打?。?br /> （2）采用高精度負載傳感器；穩定性好，使用壽命長等特點；
（3）整機靈敏度高，負載轉矩穩定性和測試重復性好；
（4）僅調節勵磁電流便可控制負載的大小
（5）軟件操作簡單易學，并可實現手動、自動、定點等測試方式。
（6）電量測試儀具有多檔量程（自動切換）滿足大功率電機和小功率電機的測試
 (7) 拔插、搖桿通用性較強，能滿足多種測試要求。
2 、系統功能:
  (1) 可以電腦上控制電機的開關操作；
  (2) 系統具有手動、自動測試方式（此方式可不聯接電腦操作）全部過程可在控制柜上的顯示控制儀上實現；數據可鎖存,以便手工記錄；
  (3) 系統具有自動測試方式：即負載根據設置自動加載，掃描電機從空載到堵轉（或設定值）的特性曲線；
  (4) 系統具有定點測試方式：即電機運行后，負載自動調節到設定值，并在設定值處穩定運行；
  (5) 測試結果：電機測試數據以報表或曲線的方式顯示，可打印保存，方便下次打開查詢曲線，曲線坐標參數（橫坐標及縱坐標）可修整
  (6) 額定扭矩實驗精度：±0.5%；轉速精度±0.2%；
  (7)  測功范圍:0.01Nm-1000Nm(客戶可根據自己的電機功率大小,選擇量程合適的測功機)

三、測功機測試軟件功能介紹：
1、測試項目：
（1）空載、負載、堵轉測試時對電流、轉矩、轉速、輸出功率進行安全值的設定，可實現自動推出限制。
（2）自動加載與手動加載測試：
A 負載測試加載速度可調：根據實際需要自行調節。
B 測試加載增量可調:可對初始加載量和增量進行設定。
（3）定點測試：可對電流、轉矩、轉速、功率進行測試。
（4）耐久測試：測試步驟1 2 3 4 5；運行方式：空載、轉矩、輸入功率、輸出功率、不測可隨意設定；每個項目下的耐久值和誤差值可隨意設定；測試時間也可以隨意設定。

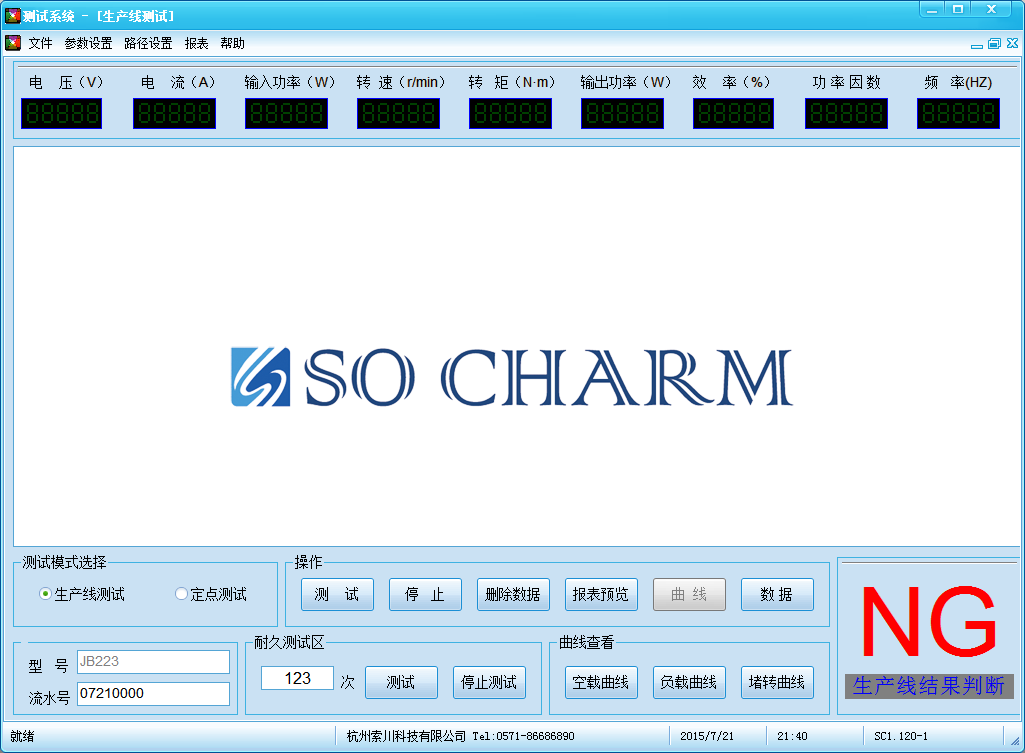

生產線、定點、耐久測試界面
2、銘牌參數：
電機型號、額定功率、額定電壓、額定轉速、客戶名稱、客戶檔案、測試人員、測試日期。
參數作為報表幫助客戶整理和分析數據。

3、曲線坐標：
（1）兩種模式，六條坐標曲線。
（2）兩種模式：轉速模式、轉矩模式。兩種模式只是對數據分析的方式。
（3）六條曲線：電壓、電流、轉速、轉矩、輸入功率、輸出功率、效率。每條曲線的最大值和顏色代表的曲線可隨意設定，方便分析數據。

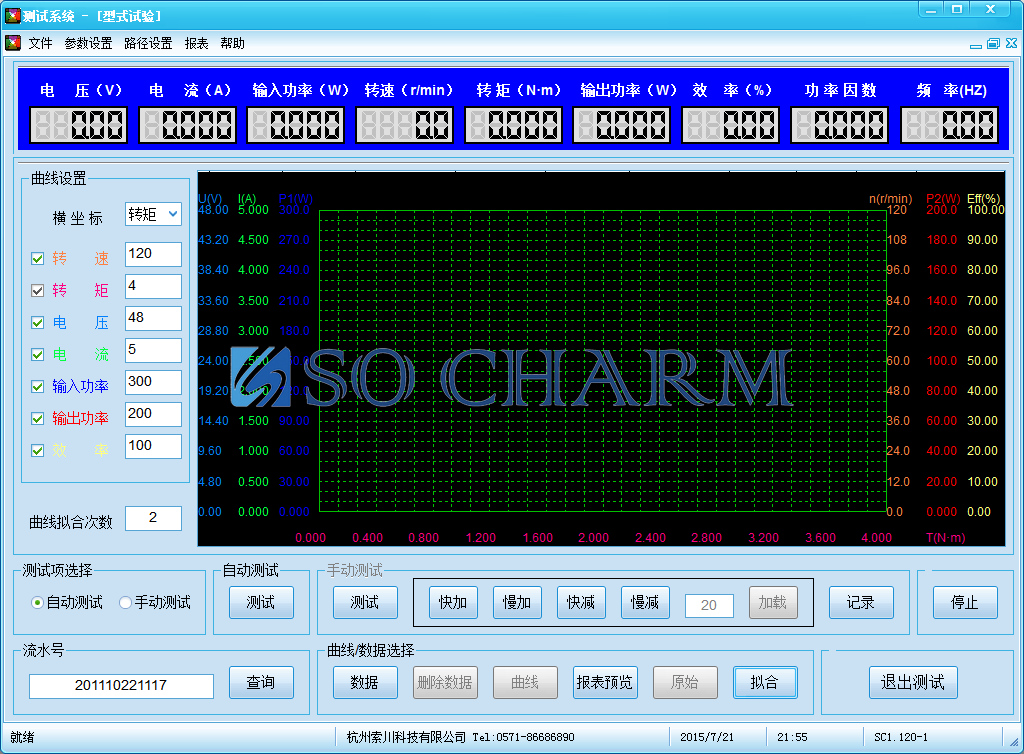

                                    曲線界面

4、電機參數的存儲和調用：
每一種電機的參數設定好以后可以存儲，以便下次使用和調用不需要重新去設定。

5、測試界面：
測試界面可以實時顯示測試的瞬時值（電壓、電流、轉速、轉矩、輸入功率、輸出功率、效率），并可以間按一定的時間（隨意設定）采集數據。同時在測試過程中曲線自動繪制。更好的監控測試的過程。

6、報表分析：
（1）整個測試過程的曲線圖（電壓、電流、轉速、轉矩、輸入功率、輸出功率、效率）
（2）銘牌參數值
（3）關鍵點電機性能分析
空載點：電流值和轉速值
最大轉矩點：轉矩值、轉速值、電流值、輸出功率值、效率值
最大輸出功率點：轉矩值、轉速值、電流值、輸出功率值、效率值
最高效率值：轉矩值、轉速值、電流值、輸出功率值、效率值
