300N.m磁粉測功機
300N.m磁粉測功機
一、概述:
差速電機,它是由一個普通電機和一個滑差離合器組成,離合器這邊是由一個定子繞組產生磁場,然后由轉子線圈加0-90V可調電壓產生的轉子磁場相互作用調速的,0-90V電壓由滑差調速器供給,然后由滑差離合器的發電線圈發出的反饋電壓經整流取樣后控制調速器使其頻率穩定,輸出電壓穩定的,反饋電壓的一部分經過換算,供給調速器上的轉數表顯示工作轉數。
二、詳細說明:
差速電機測功機是專門為差速電機而開發設計的.它可以任意改變被測電機的負載,直接量出電機空載、負載及堵轉狀態下電機的輸入電壓、電流、功率及輸出轉矩、轉速、輸出功率及效率。
三、測功機系統功能介紹:
1.主要性能:
(1)測試數據均數字顯示并可送到微機,采樣、畫曲線和打??;
(2)采用高精度負載傳感器;穩定性好,使用壽命長等特點;
(3)整機靈敏度高,負載轉矩穩定性和測試重復性好;
(4)僅調節勵磁電流便可控制負載的大小
(5)軟件操作簡單易學,并可實現手動、自動、定點等測試方式。
(6)電量測試儀具有多檔量程(自動切換)滿足大功率電機和小功率電機的測試
2 、系統功能:
(1) 可以電腦上控制電機的開關操作;
(2) 系統具有手動、自動測試方式(此方式可不聯接電腦操作)全部過程可在控制柜上的顯示控制儀上實現;數據可鎖存,以便手工記錄;
(3) 系統具有自動測試方式:即負載根據設置自動加載,掃描電機從空載到堵轉(或設定值)的特性曲線;
(4) 系統具有定點測試方式:即電機運行后,負載自動調節到設定值,并在設定值處穩定運行;
(5) 測試結果:電機測試數據以報表或曲線的方式顯示,可打印保存,方便下次打開查詢曲線,曲線坐標參數(橫坐標及縱坐標)可修整
(6) 額定扭矩實驗精度:±0.5%;轉速精度±0.2%;
(7) 測功范圍:0.01Nm-300Nm(客戶可根據自己的電機功率大小,選擇量程合適的測功機)
三、測功機測試軟件功能介紹
:
1、測試項目:
(1)空載、負載、堵轉測試時對電流、轉矩、轉速、輸出功率進行安全值的設定,可實現自動推出限制。
(2)自動加載與手動加載測試:
A 負載測試加載速度可調:根據實際需要自行調節。
B 測試加載增量可調:可對初始加載量和增量進行設定。
(3)定點測試:可對電流、轉矩、轉速、功率進行測試。
(4)耐久測試:測試步驟1 2 3 4 5;運行方式:空載、轉矩、輸入功率、輸出功率、不測可隨意設定;每個項目下的耐久值和誤差值可隨意設定;測試時間也可以隨意設定。

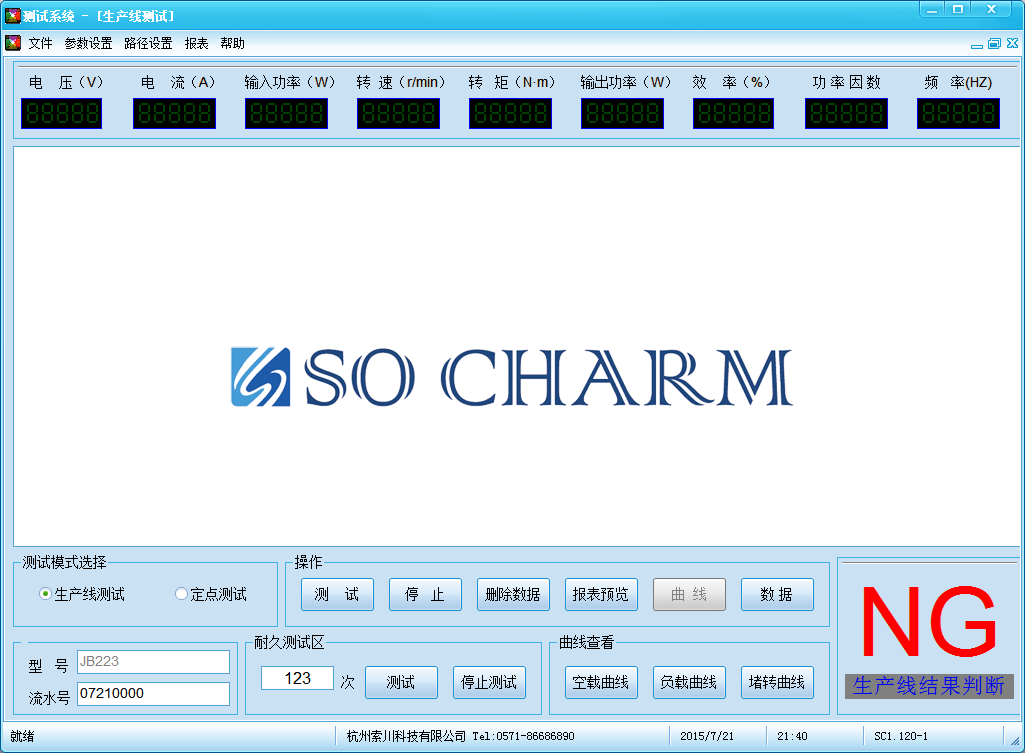

生產線、定點、耐久測試界面
2、銘牌參數:
電機型號、額定功率、額定電壓、額定轉速、客戶名稱、客戶檔案、測試人員、測試日期。
參數作為報表幫助客戶整理和分析數據。
3、曲線坐標:
(1)兩種模式,六條坐標曲線。
(2)兩種模式:轉速模式、轉矩模式。兩種模式只是對數據分析的方式。
(3)六條曲線:電壓、電流、轉速、轉矩、輸入功率、輸出功率、效率。每條曲線的最大值和顏色代表的曲線可隨意設定,方便分析數據。

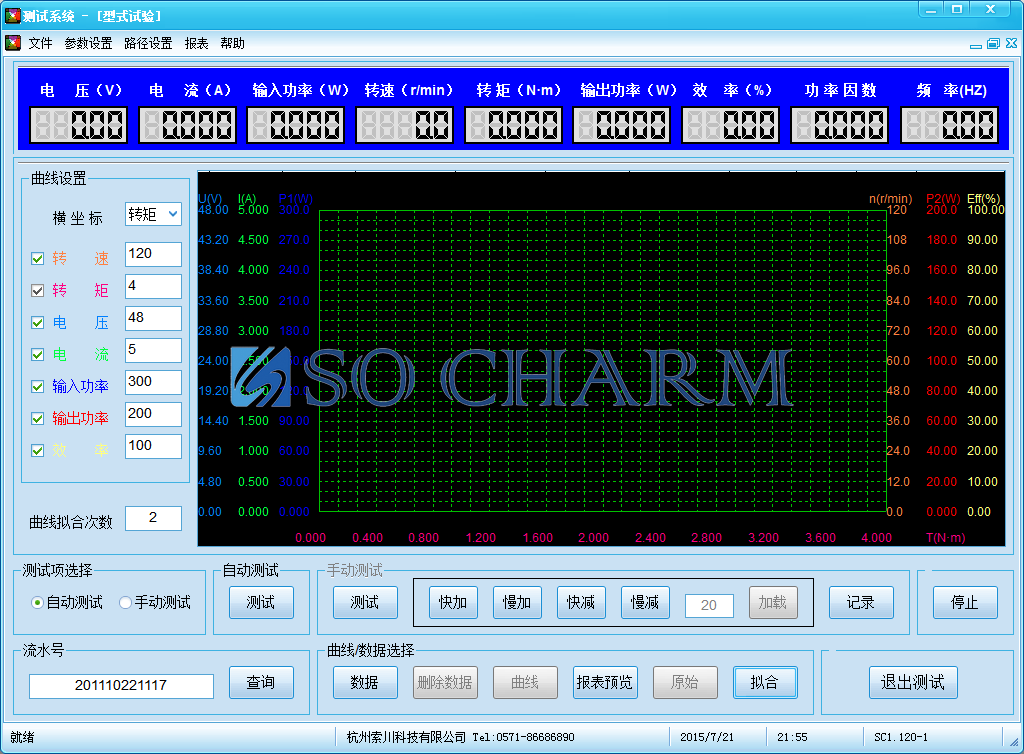

曲線界面
4、電機參數的存儲和調用:
每一種電機的參數設定好以后可以存儲,以便下次使用和調用不需要重新去設定。
5、測試界面:
測試界面可以實時顯示測試的瞬時值(電壓、電流、轉速、轉矩、輸入功率、輸出功率、效率),并可以間按一定的時間(隨意設定)采集數據。同時在測試過程中曲線自動繪制。更好的監控測試的過程。
6、報表分析:
(1)整個測試過程的曲線圖(電壓、電流、轉速、轉矩、輸入功率、輸出功率、效率)
(2)銘牌參數值
(3)關鍵點電機性能分析
空載點:電流值和轉速值
最大轉矩點:轉矩值、轉速值、電流值、輸出功率值、效率值
最大輸出功率點:轉矩值、轉速值、電流值、輸出功率值、效率值
最高效率值:轉矩值、轉速值、電流值、輸出功率值、效率值
